PZ 系列电能表，采用交流采样技术，可直接或间接测量三相电网中的电流和电压、功率、电能等电参量。既可用于本地显示，又能与工控设备连接，组成测控系统。产品符合企业标准 Q31/0114000129C017-2016《PZ系列交流可编程数显智能表》的规定。
仪表具有 RS-485 通讯接口，采用兼容 Modbus-RTU 协议；可将电量信号转换成标准的模拟量输出；可带四路（两路）开关量输入/两路开关量输出(智能测量表除了有关电参数输入口外，还应具有两路或以上开关量输入，分别连接断路器的分合闸状态和故障报警辅助触点（如部分塑壳断路器不能提供故障报警辅助触点则不接），受电柜内的智能测量表应具有4路以上开关量输入，分别接主断路器的分合闸状态、故障报警、弹簧未储能、避雷器失效的辅助触点。)。
根据不同要求，通过仪表面板按键，对变比、报警、通讯等参数设置和控制。PZ系列仪表具有极高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统,SCADA 系统和能源管理系统中。

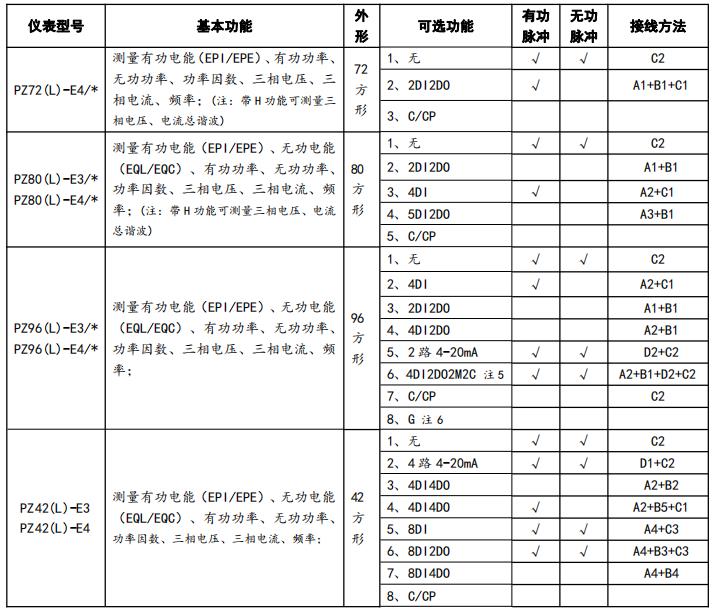

3、E3 为三相三线 为三相四线、接线方法是为几种可选功能的组合，例：订货型号为 PZ42-E3/KC(8DI),接线 路开关量输出+2 路 4-20mA 变送输出+2 路 RS485 通讯6、“G”表示：660V 高压输入功能（三相四线系统时，相电压输入不高于 380V；三相三线系统时，线V。），带 G 功能时，可以同时选择除 4DI2DO2M2C 功能以外的其他辅助功能。
PZ 仪表开关量输出采用继电器输出，有两种控制方式：1、报警方式（“SEL”选择不为零）；2、总线控制 方式（“SEL”选择为“0. do”,此时“dLy”设置为 0 为电平输出方式，设置非零时，do 动作后延时设置的时间 自动断开）

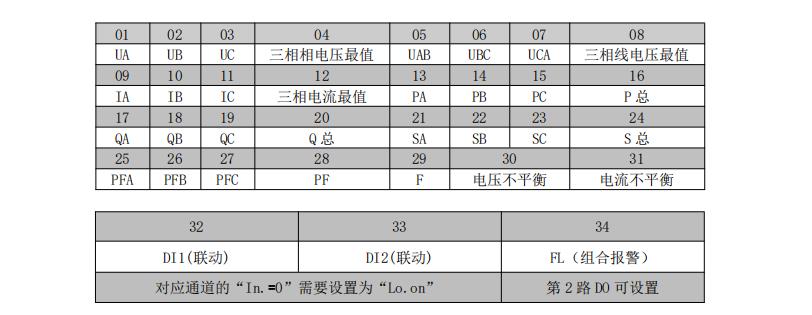

“SEL”中设置 DO 输出类型，“0. do”表示为通信控制（此时如果 dly 设置为 0 输出为电平方式，否则为脉冲方 式，如果 dly 设置为 2，吸合后 2 秒自动断开），其他为报警控制（见下表）
“dLy”为报警延时（报时推荐不设置为 0 防止干扰误动，输出类型为 DO 时作脉冲或电平输出控制）
“AL.Hi”为高报警数值设置（不用设置 9999） “AL.Lo”为低报警数值设置（不用设置最小-9999）
2.第 2 路 DO 可设置“34.FL”组合报警功能，设置后二级菜单变为“SEL”(功能选择)、“dLy”（延时）、“H-U”(过线电压)、“L- U”(欠线电压)、“H- F”(过频率)、“L- F”(欠频率)、“H- P”(过功率)、“L- P”(欠功率)、“H- I”(过电流)、“L-PF”(欠功率因数) 、“H-b.U”(过电压不平衡，设置为-1 断相，判定条件至少一相0.5Ue, 至少一相0.1Ue) 、“H-b.I”(过电流不平衡，设置为-1 断相，判定条件至少一相0.2Ie,至少一相0.01Ie)
（偏移平均值的值与平均值的差值）/平均值*100%，如果分母的平均值小于额定值，分母为额定值。电压额定值 Ue：3 相 4 线 Ue 为相电压，菜单中设置的 400V 的仪表为 220V*PT，100V 的仪表为 57V*PT。电流额定值 Ie：5A 的仪表为 5A*CT，1A 的仪表为 1A*CT。不平衡度下设置的参数为百分比格式，如设置为 20 表示 20%。
